L’hydraulique  huile


    VERINS  DOUBLE EFFET
(alimentées en parallèle avec synchronisation mécanique)    DE - M

1) Notes

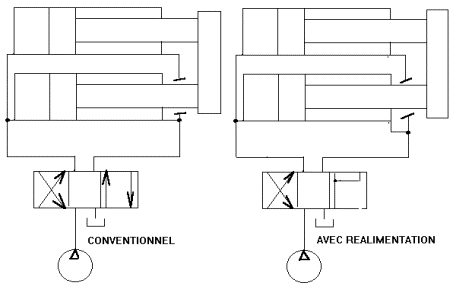

Programme similaire au programme  ci-dessus mais pour plusieurs vérins double effet  identiques, synchronisés mécaniquement et alimentés en parallèle.

Connaissant la taille des vérins, ce programme permet de choisir rapidement :

  • La  pression de fonctionnement suivant l'effort total développé par les vérins en sortie tige
  • Le débit de la pompe en fonction de la vitesse souhaitée.

   Deux options sont possibles :

 < 1 >   Pompe à débit constant  avec une vitesse plus élevée en rentrée de la tige

 < 2 >   Pompe à débit variable  ajustant son débit pour obtenir des vitesses de rentrée et de sortie tige égales.

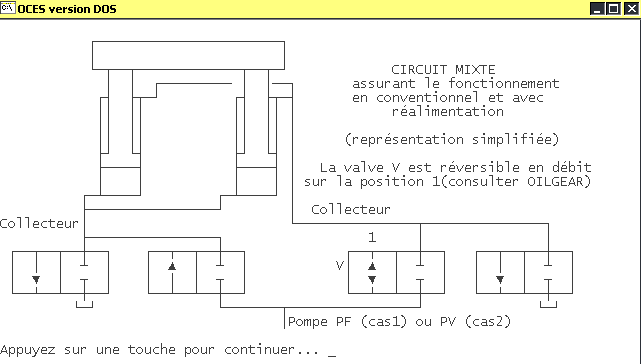

Le programme donne une réponse aux performances obtenues avec ou sans  réalimentation des sections annulaires dans les sections principales des vérins.

Les diamètres des tuyauteries sont définis suivant la vitesse de fluide choisi et le mode de marche
(conventionnel et avec réalimentation des sections annulaires dans les sections principales).





2) Le programme

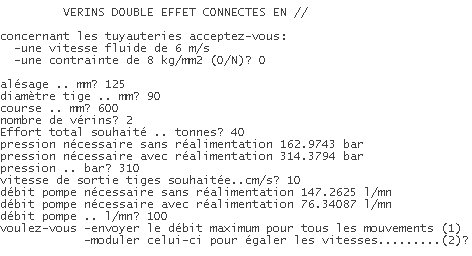

Les questions posées par le programme sont similaires au programme précédent.
Il est demandé le nombre de vérins synchronisés mécaniquement.
Dès que l'on confirme le type de circuit le programme confirme les entrées...

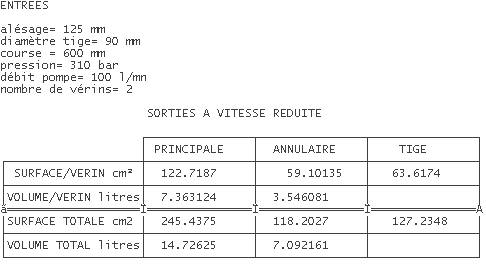

Il communique les surfaces et volume de fluide dans le (et les) vérins

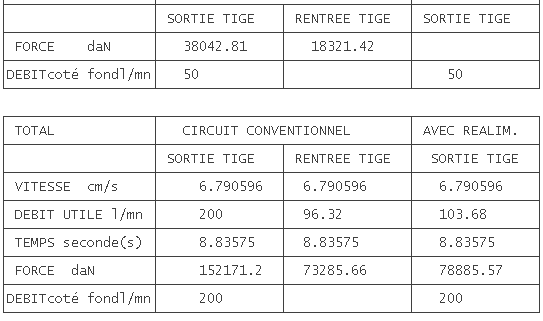

On obtient des vitesses inférieures aux 10 cm/s souhaités mais il ne faut pas perdre de vue que l'on a sélectionné un débit sensiblement plus faible que le débit nécessaire..

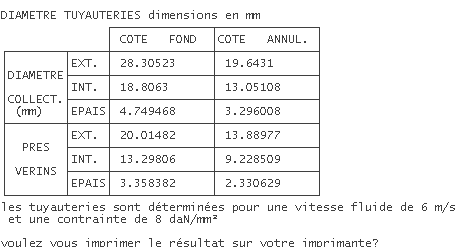

Le programme confirme les diamètres des tuyauteries.
