FUITE dans les  VALVES  à  TIROIR    FUI

Connaissant la pression, la viscosité du fluide, le jeu mécanique ainsi que le recouvrement du tiroir dans son alésage, ce programme permet de calculer les fuites dans le tiroir du distributeur

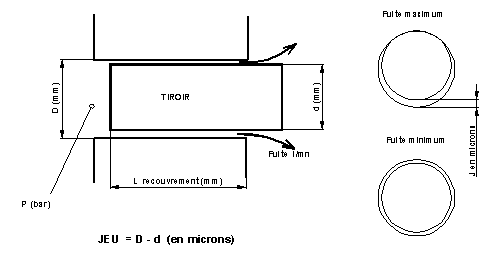

La fuite est maximum lorsque le tiroir est excentré, et minimum lorsque celui-ci est centré dans son alésage.

Nota technique

La fuite interne dans un distributeur à tiroir a pour valeur :
  - centré dans son alésage)    Qmin  = ( 2,02 · 10^-4  D P j³ ) / ( L r  n  )   Mr Faisandier
  - excentré la fuite est plus importante      Qmax = 2,5 Qmin

  avec    r      densité du fluide                    kg/m³
              n      viscosité cinématique             centistokes (mm²/s)
              D     diamètre du tiroir                    mm
              L      Recouvrement du tiroir           mm
                P     pression de fonctionnement    bar
               j       jeu au diamètre(alésage - Æ tiroir)  microns
              Q     débit                                           l/mn



Le programme

Dès que la viscosité du fluide est validée le programme calcule pour de l’huile minérale ayant une densité de 850 kg/m3.
Les valeurs d’entrée correspondent sensiblement à une grosse valve à tiroir OILGEAR de 3’’

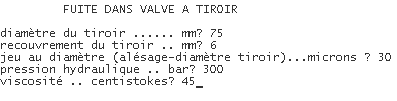

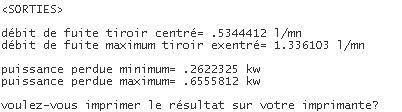

Le programme regroupe entrées et sorties sur un même tableau.
