L’hydraulique  huile


        CONDITIONS  D'ASPIRATION          A-P-U


1) Note

Ce programme permet de déterminer les conditions d'aspiration d'une pompe à débit constant ou variable.
La tuyauterie d'aspiration doit avoir le même diamètre entre le réservoir et la pompe et ne comporter aucun piquage.

Le programme communique la pression en valeur absolue, ce qui permet de savoir si les pompes sont en dépression à l'aspiration, ou non.  (P<1  s'il y a dépression)
Par exemple une pression à l'aspiration de 0,930 bar absolu correspond en pratique à une dépression de 70 g
.

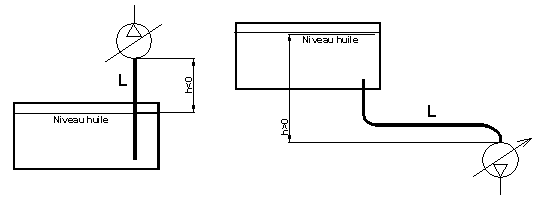

Certaines familles de pompe OILGEAR sont suffisamment tolérantes pour être montées sur le dessus du réservoir  (cas des pompes PVL ou des pompes D)

Dans ce cas particulier la hauteur de fluide en mètre est négative    h < 0
(1 m est toutefois une valeur à ne pas dépasser )

Dans le cas de la pompe à débit variable, la mise en vitesse de la colonne de fluide à l'aspiration de la pompe provoque une dépression supplémentaire lorsque le débit de celle-ci augmente.


 Nota technique

La détermination de la pression absolue sur la bride d’aspiration de la pompe n’est autre que la somme algébrique des pressions induites par :

- la hauteur h de fluide entre le dessus du réservoir et la bride d’aspiration de la pompe.

( h < 0 si la pompe est montée sur le dessus du réservoir)

- la perte de charge linéaire dans la tuyauterie d’aspiration
(coudes inclus)

- la dépression supplémentaire engendrée par la mise en vitesse de la colonne de fluide dans le cas des pompes à débit variable.

Pour ne pas faire caviter la pompe, il est recommandé de ne pas basculer le plateau inclinable de la pompe à débit variable trop rapidement.

Si les pompes ne sont pas ''boostées'' sur l'aspiration il peut en résulter une cavitation

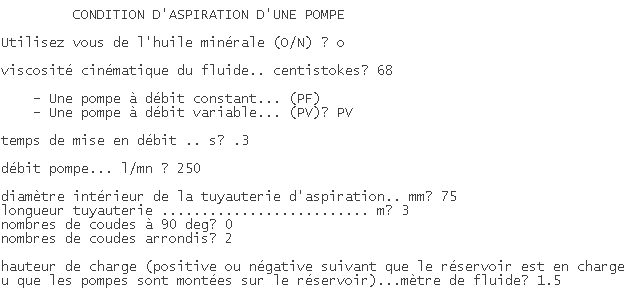

Si l’on répond non à la première question, il est possible de rentrer la densité réelle du fluide sinon
le calcul se fait avec une densité de 850 kg/m3.
Evitez dans la mesure du possible les coudes à angle droit

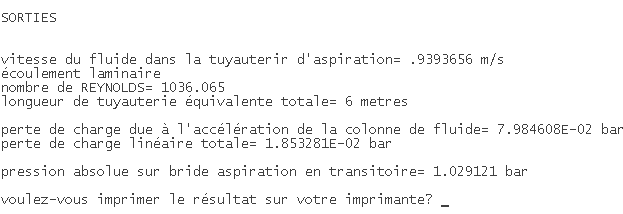

Une touche sur la barre d’espace permet d’obtenir les valeurs de sorties.
La pression absolue de 1,029 bar correspond en fait à la pression statique diminuée de la perte de charge linéaire (1,85 x 10-2 bar) et de la perte de charge dûe à l’accélération du fluide (8 x 10-2 bar)
Les 3 coudes arrondis double pratiquement la longueur réelle de tuyauterie
