L’hydraulique  huile


           ACCUMULATEURS  à  MEMBRANE .                                     ACCU


Ce programme dimensionne les accumulateurs hydrauliques à partir du volume à restituer et des variations de pression envisagées.
L'opérateur est guidé dans le choix de la pression de gonflage ainsi que celle de la pression maximum à ne pas dépasser pour éviter d'endommager la vessie.

Une définition est faite en isotherme et en adiabatique.

Nota technique         Volume accumulateur(s)

 - dans le cas d’une restitution isotherme     Voli   = ( V . P1 . P2 ) / [ PO (P2  -  P1)]

- dans le cas d’une restitution adiabatique  Vola   = ( V . R . P
1 ) / [ PO (R  - 1)]
                 (OLAER)


Avec :              V            Volume de fluide à restituer par l’accumulateur(s)
                         P
1           Pression minimum de travail
                         P
2           Pression maximum de travail
                                        R = (P
2  / P1)0,714
                                 P
0           Pression de gonflage en azote de la vessie

 Le programme recommande :

-  De ne pas gonfler la vessie à une pression supérieure à 80% de la pression minimum de travail afin d’éviter que la vessie ne soit complètement vide.
    Une fermeture brutale risque d’endommager le clapet de l’accumulateur.

- D’éviter des pressions de travail supérieures à  4 fois la pression de gonflage de la vessie pour assurer une meilleur tenue de la vessie dans le temps.

  Le programme

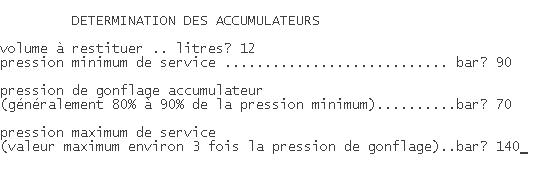

Les questions sont posés dans un ordre logique

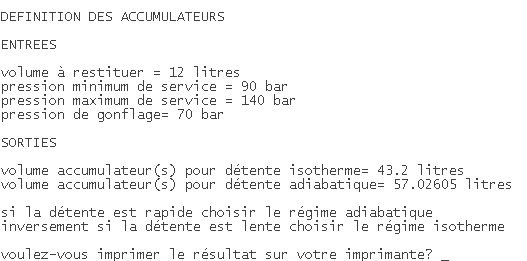

Dès que l’on valide la pression maximum de service de 140 bar le programme calcule les autres paramètres du système.  Une définition est faite en isotherme(détente lente) et en adiabatique (détente rapide).
