Les pertes d’énergie thermiques
dans les réseaux ECS

Pour un immeuble de six étages comprenant comme le nôtre 66 appartements il y a pour simplifier 11 appartements par étage.

Sauf petit studio rarissime comme celui de notre gardien, l’architecte a prévu deux colonnes montantes dans un même appartement, la cuisine et la salle de bain trop éloignée l'une de l'autre étant alimentées par deux réseaux différents. L'alimentation des salles de bain ont les diamètres de tuyauteries les plus grosses, souvent 2 pouces (50 mm) avec une surface par mètre de longueur de tuyauterie voisine de 0,157 m², pour la cuisine le diamètre n’est que de 1 pouce (25 mm) avec une surface par mètre de longueur de tuyauterie limitée à 0,08 m² .

Dans chacune de ces deux colonnes montantes un circuit de bouclage de petit diamètre, 1/2 pouce (15 mm) de surface 0,047 m² /m linéaire assure la fonction préchauffage (explication ici)

Avec 2,5 m de hauteur de plafond et 25 cm de plancher en béton on arrive à une longueur pour chaque colonne de 6 x 2,8 = 16,8 m.

Compte tenu du nombre de colonnes, la surface totale d'échange dans le gaines verticales de 185 x (0,157+ 0,08) + 370 x 0,047 = 61 m²

Avec un coefficient moyen de déperdition dans les tuyauteries ECS en acier de faible épaisseur non isolées voisin de 10 watts/m2 et °C. (voir aussi programme), c'est une déperdition de :
P = 10 x 61 x (55-20)= 21 350 watts, soit un peu plus de 20 kW avec de l’eau sanitaire à 55 °C et une température de 20°C dans les appartements .

Cette puissance est perdue en permanence dans le réseau ECS. Et ceci uniquement en raison des déperditions dans les tuyauteries verticales non isolés sans compter les déperditions dans les tuyauteries horizontales hors bâti ! Rien que pour les tuyauteries verticales, la déperdition annuelle en énergie thermique du réseau ECS non isolé est de l’ordre de 175 000 kWh

Ceci alors que le besoin réel n’est que de l’ordre de 1500 x 52 = 78 000 kWh ! (Consommation annuelle d’eau chaude de l’ordre de 1500 m3 alors qu’il faut 52 kWh/m3 pour réchauffer l’eau froide)

Cette puissance n’est heureusement pas totalement perdue l’hiver dans la mesure où les gaines verticales participent au chauffage les locaux.

Par contre, elle est totalement perdue l’été en augmentant inutilement la température dans les pièces de vie et en diminuant notre confort.

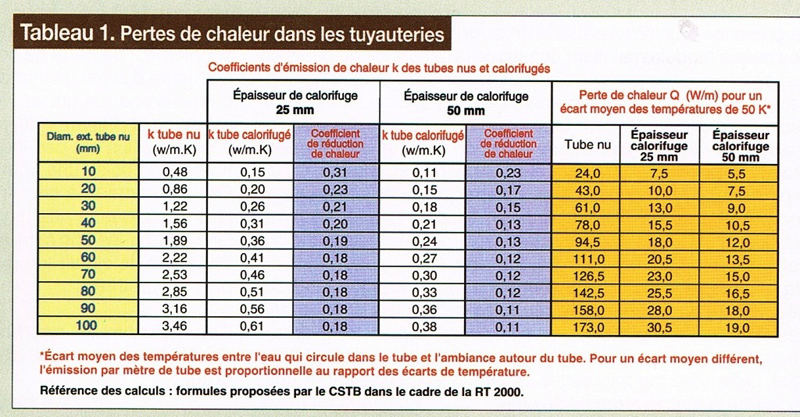

Le tableau ci-dessus extrait de la revue Chaud Froid Performance N° 750 de novembre 2011 conduit sensiblement au même résultat

Salle de bains 50 mm 11 x 17 x 94,5 x 35/50 = 12 300 watts

Cuisines 25 mm 11 x 17 x 50 x 35/50 = 6 500 watt

Bouclage 15 mm 11 x 17 x 43 x 35/50 = 5 600 watt

Total 24,5 kW
