Le principe de la chaufferie hybride gaz-électricité

en quelques images

.

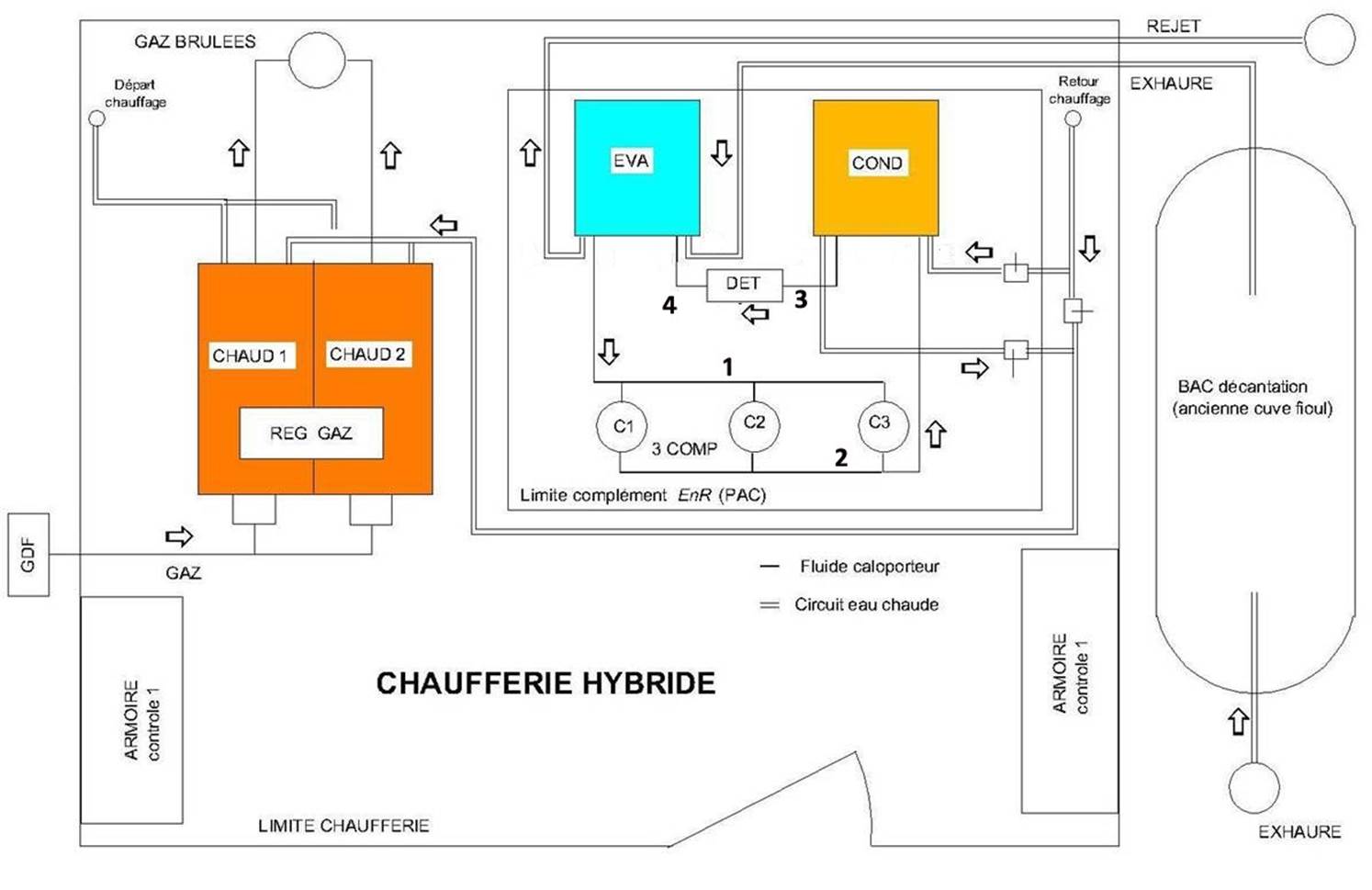

Solution en réchauffant l’eau de retour des émetteurs thermiques avant qu’elle retourne à la chaudière gaz

V₁ et V₂ ouvert V₃ fermé

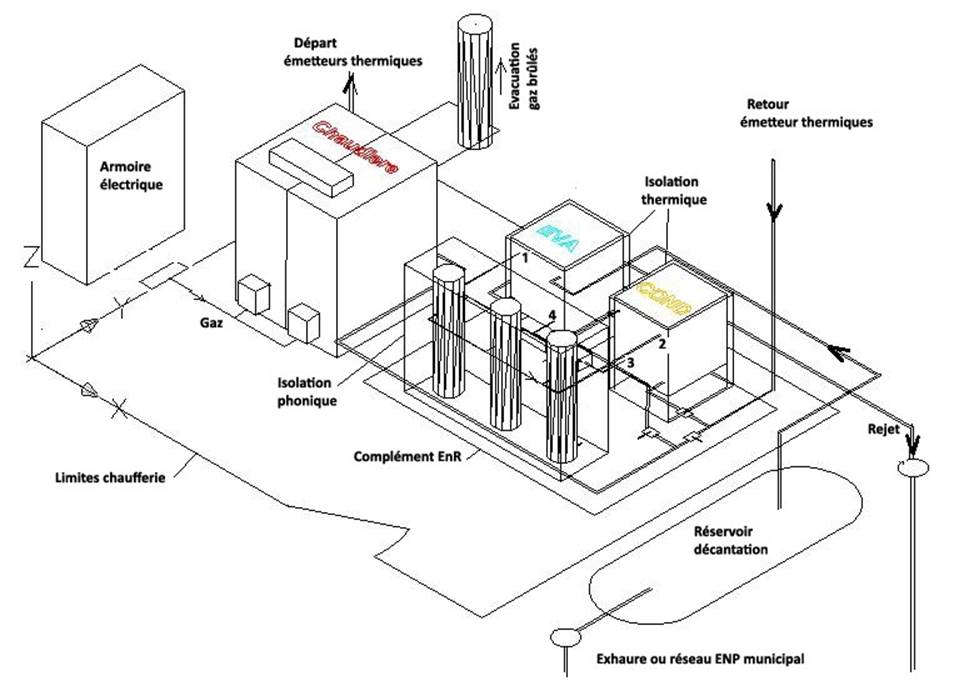

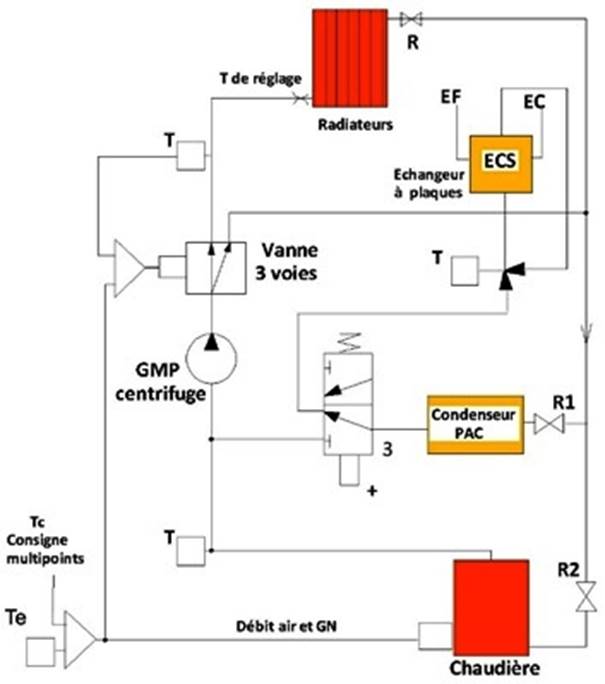

Solution avec circuit ECS et chauffage indépendant ou non selon l’état de la valve 3 (Le flux thermique émit par le condenseur de la pompe à chaleur ne transite plus par la (ou les) chaudière(s).	Vue isométrique Le réservoir de décantation évite que les particules sédimentaires encrasse l’évaporateur. Ce dernier composant disposé en chaufferie est parfaitement silencieux ce qui n’est pas le cas de l’évaporateur des pompes à chaleur air-eau (aérothermique)

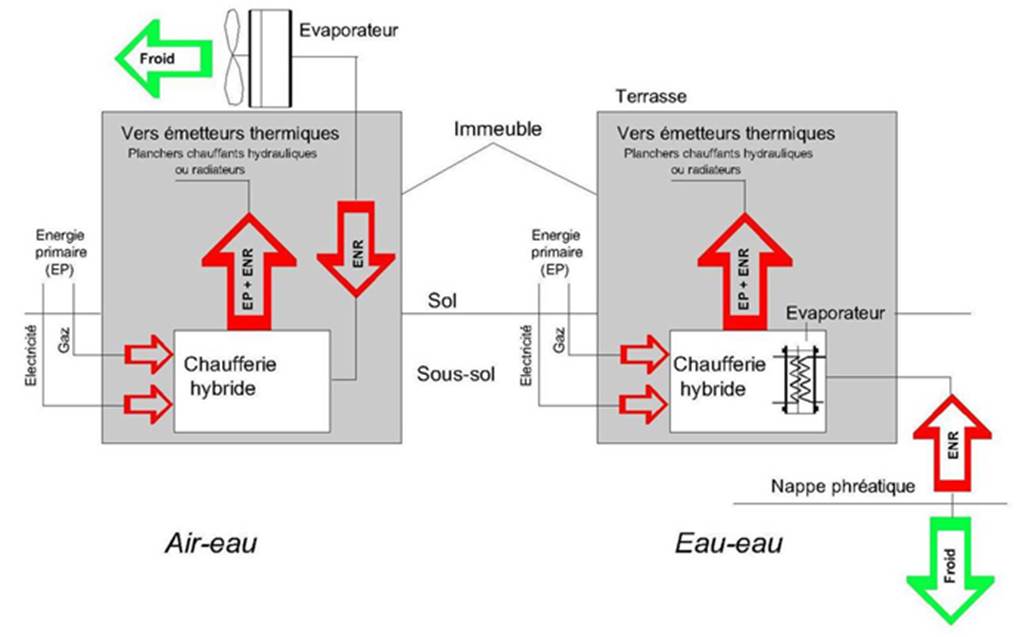

Quelques avantages de prélever les EnR avec l’eau :

- Les performances en mode thermodynamique sont améliorées

- L’espace est laissée libre en partie haute du bâtiment autorisant sa surélévation éventuelle

- On refroidi la rivière ou nos nappes phréatiques pour leur plus grand bien

- L’évaporateur est totalement silencieux et logé en chaufferie améliorant sa compacité

- L’évaporateur n’est pas soumis au givrage en hiver et au risque de formation de glace

- Le fonctionnement en mode combustion est plus réduit

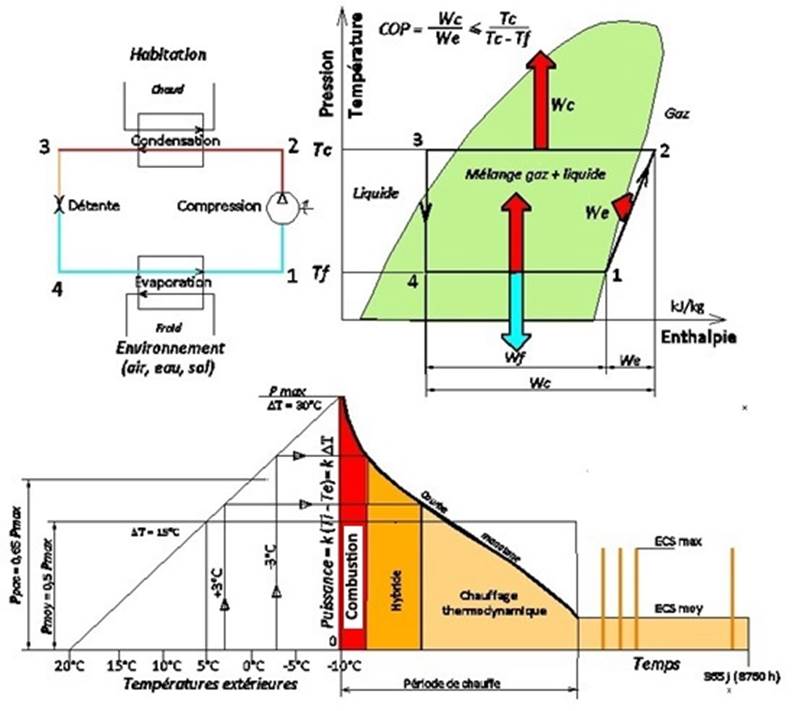

Diagramme en partie basse montrant comment le gaz avec la combustion et l’électricité avec la pompe à chaleur

se répartissent le travail en fonction de la température extérieure

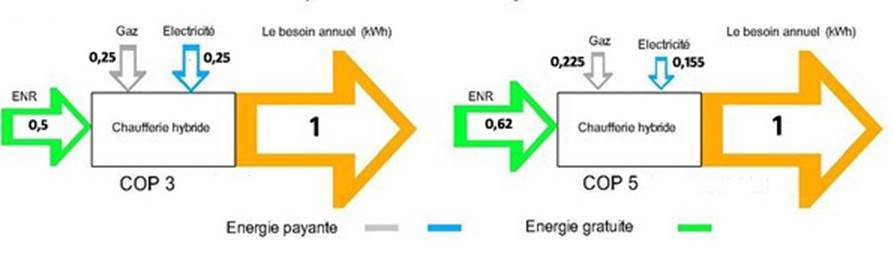

Les performances de la chaufferie hybride s’améliorent pour un même besoin thermique,

c’est-à-dire à isolation inchangée,

lorsque l’on remplace les radiateurs haute température par des radiateurs basse température
