A) Isolation des murs opaques



Estimation poste par poste des déperditions thermiques  (pour 0°C extérieur)



Conditions extrêmes

Température extérieure  0°C

Température intérieure     20°C  soit   Dθ= 20°C

Volume des pièces 16 000 m3

L’étude ci-dessous est faite est tenant compte de ces conditions extrêmes et des chaleurs spécifiques de l’air et de l’eau :

·     chaleur volumique de l'air c ~ 1 kilojoule / kg et °C  soit compte tenu de la densité de l'air sec de 1,25kg/m³ une chaleur spécifique de 1,250 kilojoules/ m³ et °C

·     chaleur spécifique de l'eau de 4,18 kilojoules / litre et °C,



2  Pertes par les murs

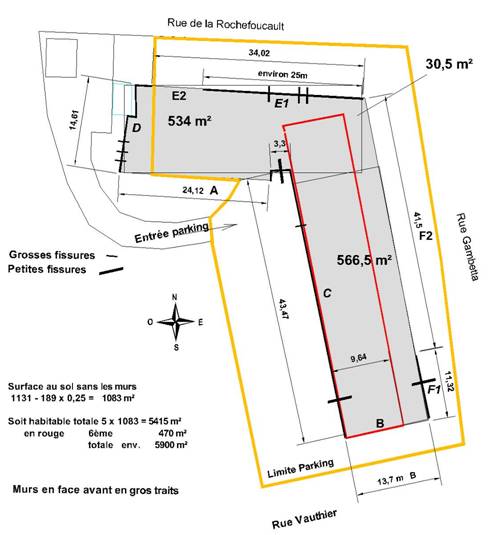

Surface des façades

Façade		L périphérique m	Hauteur m	Surface m²	Surface ouvertures			Surface corrigée m²
					GPF 6,64 m²	PF 3,35 m²	F 1,6 m²
sud	A	25	2,8x5	378	99,6	16,7	-	262
	B	13,7	2,8x5	250	33,2	50	22,4	86,5
ouest	C	50	2,8x6	840	-	120,6	64	656
	D	18	2,8x5	250	-	16,7 ?	-	233
nord	E2	9	2,8x5	126	-	100,5	32	30
	E1	26	2,8x5	400	-	100,5	32	300
est	F2	42	2,8x5	588	200	117	8	417
	F1	11	2,8x5	154				154
			Totaux		333	421,5	126,4	2193

Surface totale murs (surface en retrait des terrasses + surface en face avant)          2200 m²

Traitement dans un premier temps des surfaces en face avant                       environ 1400 m²

Surface murs en retrait  non traité pour l'isolation                                              environ 800 m²

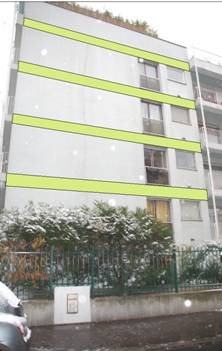

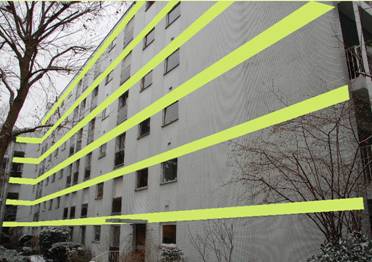

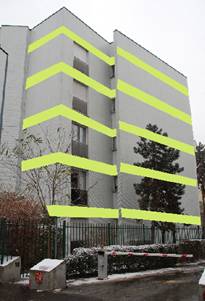

                                     Emplacement des isolations au niveau des planchers sur les façades sans balcons







Les déperdition au niveau des planchers (voir livre informatique page 94  fig.23) très difficile à réaliser sur les façades avec balcons,

 est plus facile sur les façades ci-dessus.

Les ventilation basses sont heureusement au dessus de l'isolation

Le gain en énergie sur la base des déperditions de 10 watt/m² et °C pour le béton  (voir livre page 87)

Serait de l'ordre de 20 kW pour l'ensemble de l'immeuble (toujours par 0°C extérieur)

L = ((50 x 7) + (25x 5) +  (17 x  6) + (11,5 x 5) = 350+ 125 + 102 + 57 = 634 m linéaire

Soit pour 10 x 0,2 x 20 = 40 watt/m linéaire et une déperdition totale de l'ordre de 25 kW   (calcul simplifié à vérifier)

Ces figures sont juste une idée.

Le calcul précis de l'économie en énergie avec cette solution en raison des déperditions au niveau des planchers en béton est complexe. (calcul aux éléments finis?)

Il est naturellement possible d'isoler l'ensemble de la surface avec une véture moyennant un investissement important (estimation de notre architecte pour cet immeuble environ 1 Million d'Euros).

L'isolation des planchers du coté des terrasses privatives est irréalisable.

Est-elle même faite sur les bâtiments neuf?
