La chaufferie actuelle

- La chaufferie est assez vaste

- On constate que les tuyauteries d’eau chaude sont mal isolées voire pas isolées sur quelques portions de tuyauteries

- Les deux chaudières Chappé particulièrement encombrantes en longueur sont très bruyantes (75 db ?).
elles fonctionnent en parallèle et non en cascade (mauvais rendement)

- Les murs de la chaufferie ne sont pas isolés intérieurement alors que ceux-ci sont hors bâti et exposés
à la  basse température régnant dans le parking.

- La courbe de chauffe est favorable mais devrait pouvoir être encore améliorée (isolation)

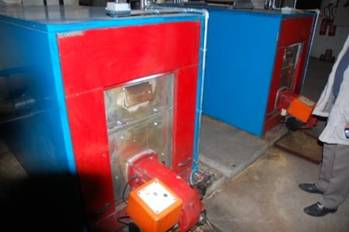

Les deux chaudières CHAPPE de 395 kW et leur bruleur

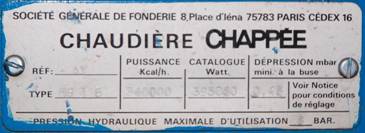

Plaque d’identification chaudière

L’évacuation des gaz brulés (un seul conduit)

L’échangeur à tubes cylindrique sur la droite probablement très entartré

A tel point que le personnel chargé de l’entretien refuse de le nettoyer

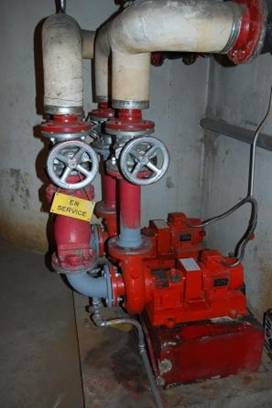

Les pompes de circulation chauffage et ECS

Alors qu’il y a une pompe en secours sur le circuit chauffage le circuit ECS n’a qu’une seule pompe

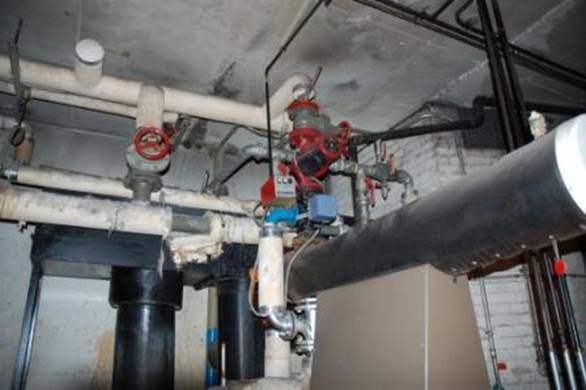

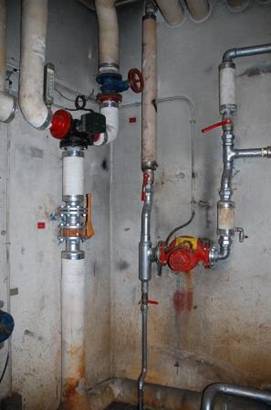

Réseau tuyauterie (Mal conçu sur la droite)

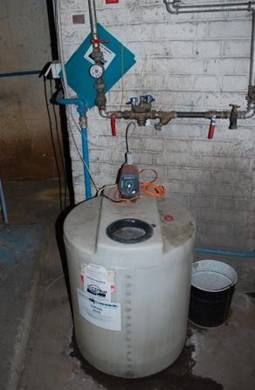

Traitement filmogène circuit ECS Le ballon d’expansion automatisé

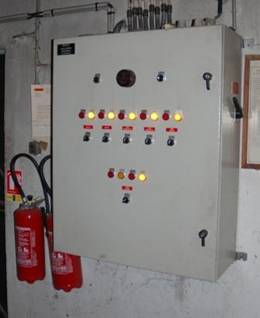

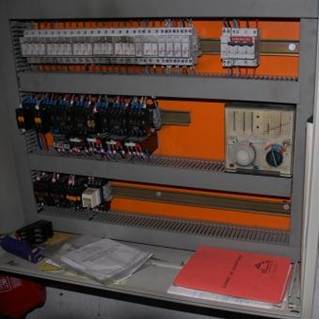

L’armoire de contrôle (extérieur et intérieur)

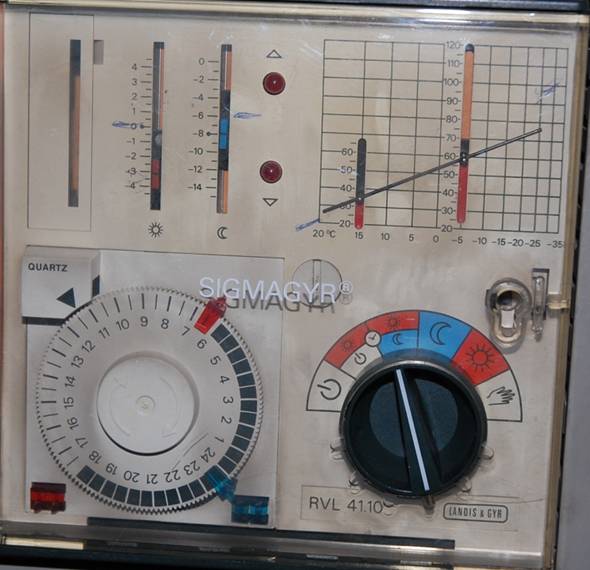

Le régulateur et sa courbe de chauffe simplifiée (droite)

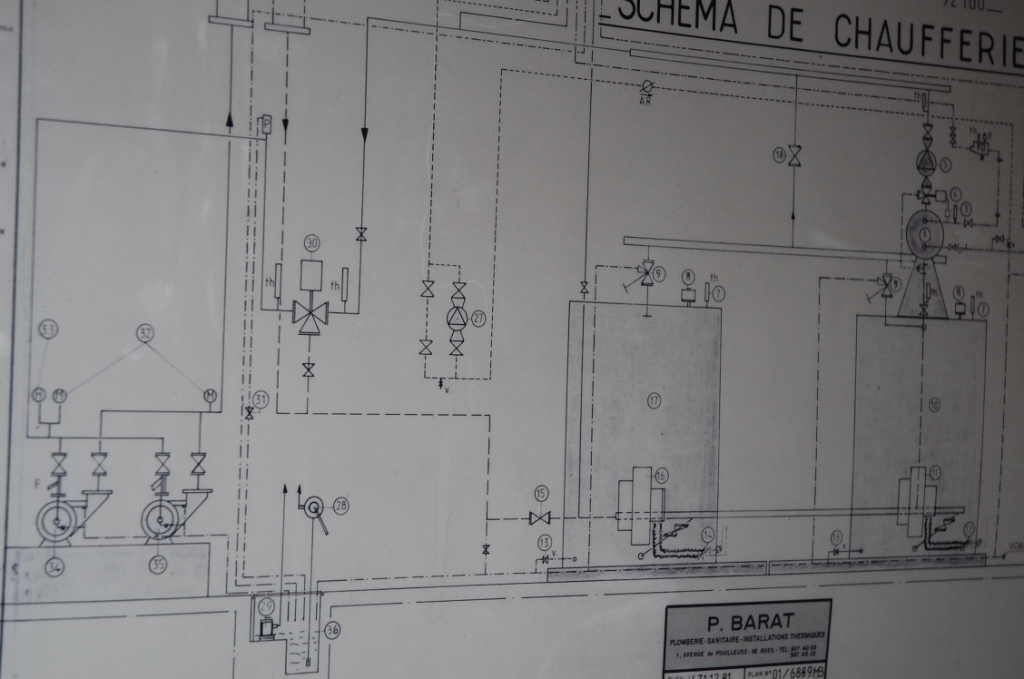

Schéma

Ce schéma important pour l’étude d’une nouvelle chaufferie sera mieux exploité par la suite

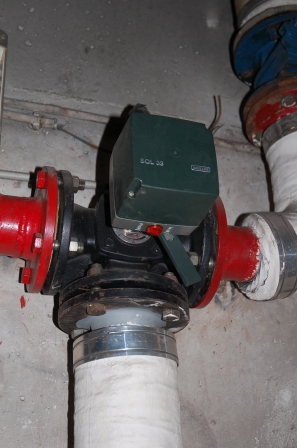

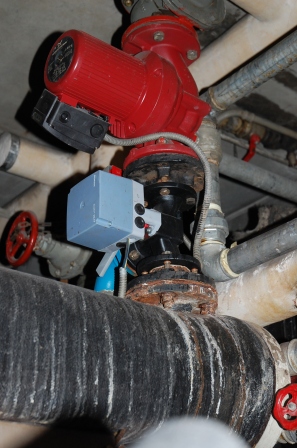

Les valves 3 voies (régulation température) Sur le chauffage	sur l'ECS L'échangeur de température tubulaire située à la partie inférieure est très entartrée ce qui explique avec la mauvaise isolation des tuyauteries le prix que l'on paye pour l'eau chaude.
