Chauffage urbain ou géothermie profonde
Les deux solutions sont très comparables pour l'utilisateur :
Il dépend d'un exploitant et le matériel installé dans la
chaufferie de l'immeuble est pratiquement équivalent.
Le circuit est plus simple comparativement à la solution PAC
aquathermique-GAZ
Schéma hydraulique
Les capacités de chauffage sont fabuleuses.
Pour un débit au primaire de
15 m³/h au régime 80/40°C, on peut réchauffer environ
La puissance prélevée sur le réseau d’alimentation est alors de : 15 m³/h x 1,16 kWh/m³ x (80 - 40) = 695 kW ! Soit pratiquement la puissance nécessaire pour fournir l'ECS en instantané sans ballon tampon!
En pratique un ballon tampon est souvent rajouté sur l’ECS pour diminuer ce besoin instantanée de puissance et améliorer la régulation.
La vanne trois voies, élément important de la chaîne de régulation, est située à l’entrée de l'échangeur ce qui évite que la température ne soit en permanence à la valeur maximale dans ce dernier.
On limite ainsi la formation de tartre. En cas d’encrassement, la conception de l’échangeur à plaque facilite le nettoyage.

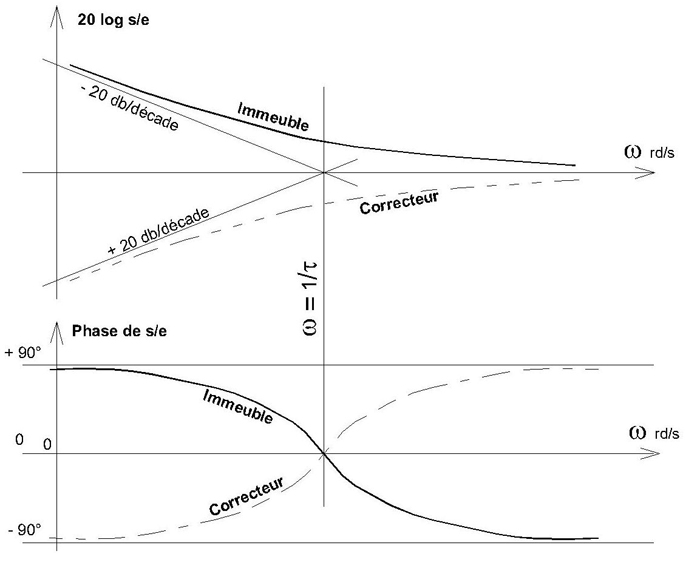

La régulation comprend
un correcteur PID du type intégrateur
correctement calé en fréquence par rapport à la constante de temps
t de l’immeuble,
(voir figure ci-dessus). Ce correcteur supprime l’erreur statique et améliore la précision de la
régulation.
Le correcteur électronique semble complexe mais utilise en pratique un amplificateur opérationnel standard associée à une résistance et une capacité également standard. Ce type de correcteur est fréquemment utilisé en hydraulique.
