Les radiateurs basse température
Type |
Photos |
Dispositions |
Surface
frontale Sf |
Surface diffusion Sd |
Sd/Sf |
Plat |
|
|
ih |
2
ih = 2 Sf |
2 |
à tubes NB de rangées n |
2 rangées de tubes n=2 |
|
ih |
2/3
ip
h x 2 ~ 4ih = 4 Sf |
4 |
3 rangées n=3 |
ih |
2/3
ip
h x 3 ~ 6ih = 6 Sf |
6 |
||

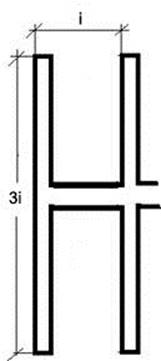

à
lamelles |
|
|
ih |
Sd = 2(i + 3i)h= 8ih
=8
Sf |
8 |
Nota
important
La
puissance thermique émise par un radiateur hydraulique est proportionnelle à sa
surface de diffusion Sd et à la différence de
température entre l’eau circulant dans le radiateur et la pièce à chauffer.
Le coefficient de
proportionnalité est voisin de 10 watt/m² et °C*. Cela signifie par exemple
qu’un radiateur à tubes ou à lamelles ayant la même surface frontale qu’un
radiateur plat peut transmettre la même puissance que ce dernier pour une
différence de température ∆T entre l’eau circulant
dans le radiateur et la pièce de 2 à 4 fois plus faible. Les basses
températures ont une importance prépondérante sur les performances du chauffage
thermodynamique.
Sd/Sf |
Température source chaude Tc °C |
∆T
°C |
COP théorique = Tc/(Tc-Tf) |
2
(radiateurs plats) |
80 |
60 |
(273+80)/(80 -10) = 5 |
4 (2 rangées
de tubes) |
50 |
30 |
(273+50)/(50 -10) = 8 |
6 (3 rangées
de tubes) |
40 |
20 |
(273+40)/(40 -10) = 10 |
8 (à
lamelles) |
35 |
15 |
(273+35)/(35 -10) = 12 |
En
remplaçant les radiateurs plats par des radiateurs à 3 rangées de tubes comme ceux
représentés en photo sur le tableau précédent on consomme deux fois moins
d’énergie primaire.
Ceci pour un confort équivalent, voire même amélioré, avec des radiateurs
certes un peu plus épais mais ayant la même surface frontale

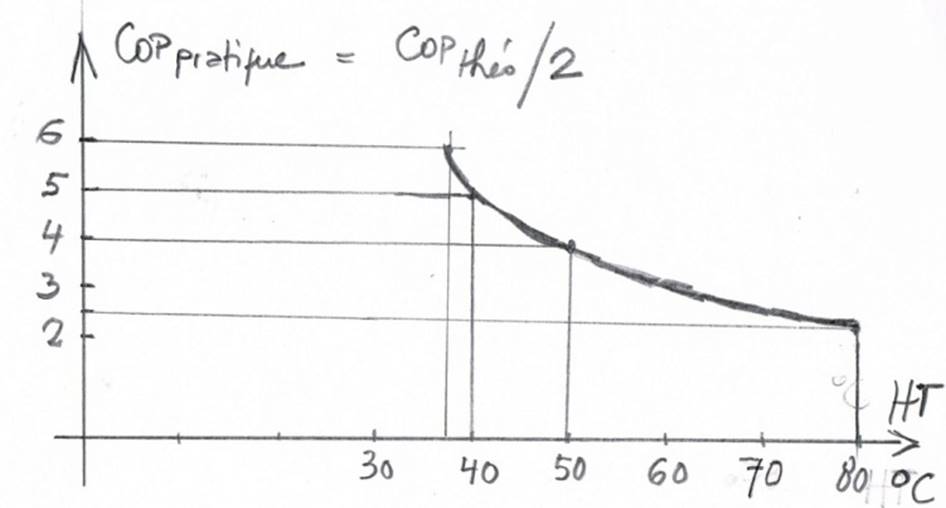

La
figure ci-dessus donne le COPpratique d’une pompe à chaleur sur nappe
ayant une température à la source froide Tf
= 10°C et 20°C dans la pièce de vie.
* Nota
On
peut aussi se référer aux travaux de physique
de Bargach page 61 qui apportent plus de
précision sur le comportement d’un radiateur avec ventilation naturelle et
celui d’un radiateur type ventilo-convecteur à ventilation forcée.
La formule
empirique donnant le coefficient de transfert thermique
ζ exprimé en watt/m² °C devient alors ζ = 5,7 + 3,8V
V étant la vitesse de l’air en m/s circulant devant la paroi. On
remarque que la convection forcée améliore notablement les coefficients de
transfert ce qui devrait permettre en toute logique de réduire encore les
températures requises à la source chaude et améliorer à nouveau le COP de la
pompe à chaleur.
